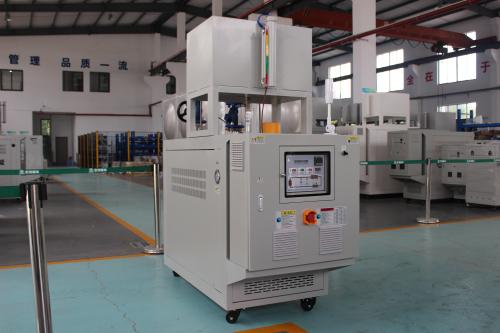

導熱油電加熱器是一種高效的工業流體加熱設備，廣泛應用于干燥和熱壓成型等領域。其工作原理涉及多個組件的協調運作，以下是其主要工作流程和結構介紹：

一、工作原理

1.系統啟動：使用前，首先通過膨脹油箱確保系統內油液的充分補充。

2.加熱過程：啟動高溫循環泵，油液在泵的作用下流動到加熱器。加熱器將電能轉換為熱能，加熱導熱油。

3.熱油循環：加熱后的熱油通過熱媒出管流出，輸送到客戶端（如干燥設備或熱壓成型機）。在客戶端，熱油將熱量傳遞給需要加熱的物料，降低自身溫度后返回系統。

4.溫度控制：整個系統由電控箱及溫控器進行監控和調節。加熱器上配備超溫溫度傳感器，確保安全。

5.冷卻和循環：熱油在返回之前經過熱交換器，冷卻水通過冷水進管和冷水出管與熱油進行熱交換。冷卻后的油再次被高溫循環泵抽起，形成循環系統。

6.液位監控：膨脹油箱上的液位控制器可以實時監測油液低于設定值時報警，確保系統正常運行。

二、主要組成部分

1.加熱器：負責加熱導熱油。

2.高溫循環泵浦：推動熱油在系統中循環流動。

3.熱交換器：用于與冷卻水進行熱交換。

4.集氣筒：連接熱媒回管，起到收集氣體和輸送液體的作用。

5.電控箱和溫控器：負責系統的電氣控制和溫度調節。

6.膨脹油箱：用于油液的補充和監測。

7.冷水進管和出管：實現冷卻水與熱油的熱交換。

三、性能優勢

1.精確控溫：該系統可以精確控制所需溫度，滿足不同工業需求。

2.安全可靠：具備超溫保護和缺油報警機制，保障設備安全運行。

3.高效利用熱能：熱油在系統中多次循環，最大程度地利用產生的熱能。
